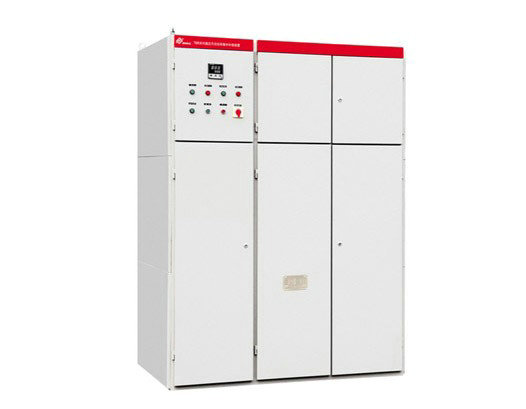

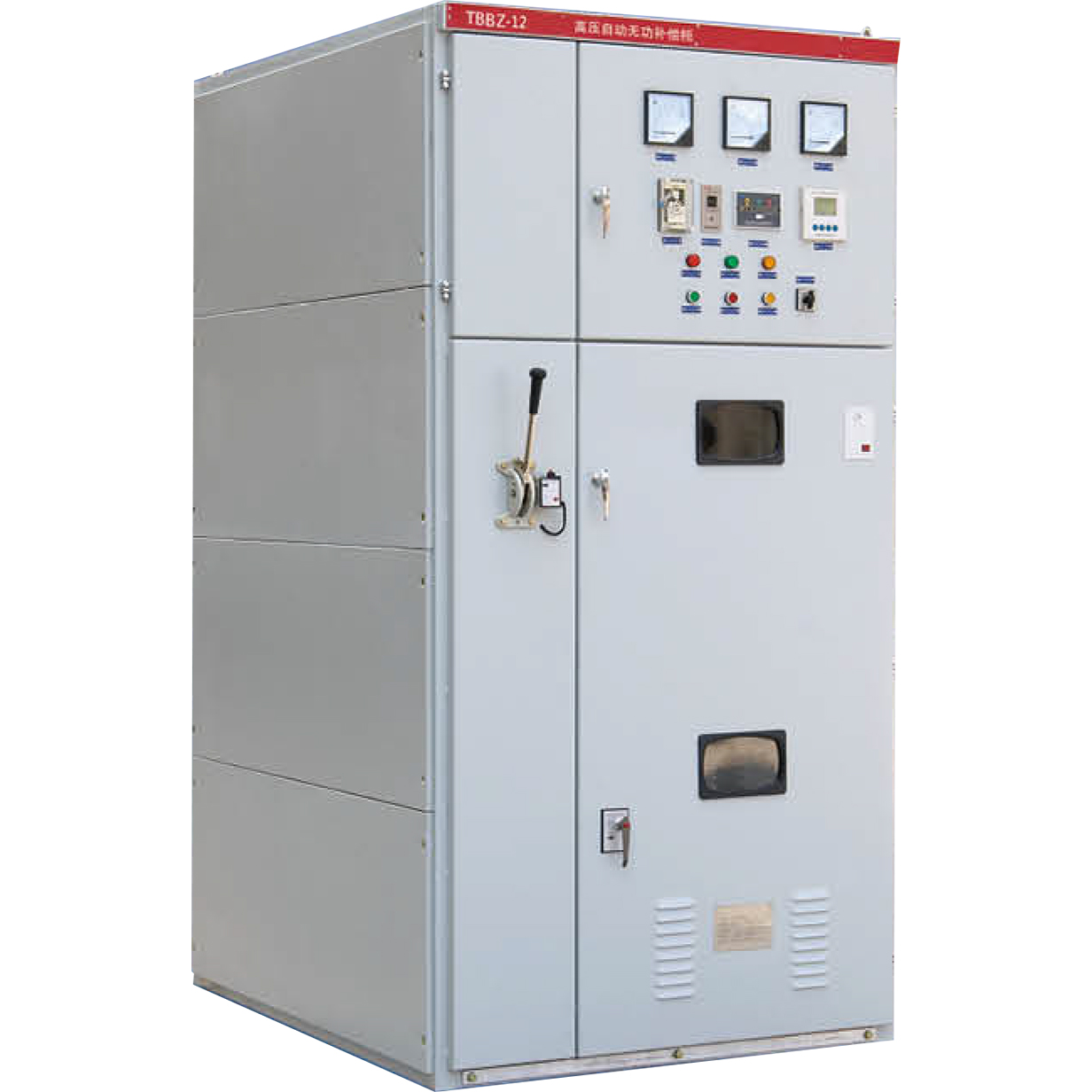

TBB高壓無功功率補償裝置

TBB高壓無功功率補償裝置

正常使用條件/

·海拔高度：不高1000m；

·環境溫度：-25℃～+55℃；

·相對濕度：不超過85%；

·運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

產品特點/

·裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行；

·裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；

·裝置采用真空接觸器投切，可頻繁操作；

·每組電容器設有放電線圈，在5秒內可剩余電壓降致50V以下；

· 每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組電容器，不影響其他電容器的使用；

·單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護；

·大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數；具有RS232/RS485標準通訊接口，并可實現“四遙”功能；每組可配置電抗器抑制合閘涌流或抑制諧波放大。

主要技術參數/

·額定電壓：6-10kV；

·額定頻率：50Hz；

·額定容量：100-10000kVar；

·分組數量：1-5組；

·電抗器參數選擇：抑制合閘涌流，電抗率為0.1-1%；抑制5次以上諧波，電抗率為6%；抑制3次以上諧波，電抗率為12%。
